錦塵皮帶輸送機具有輸送能力大、長距離提升等特點。是化工行業首選的輸送設備。在化工行業一般對輸送設備的外觀要求不是很高，但對輸送機的適應能力要求較高。需要輸送機能夠在各種不同的環境下平穩運行。為此錦塵機械對皮帶輸送機在化工行業使用情況下的設計要點進行了詳細分析。

1驅動裝置
驅動方式：三電機驅動，電機+減速器，高壓變頻軟啟動方式；
驅動裝置：電動機：Y800M1-4，N=2500KW，三臺，電壓6KV；
高壓變頻軟啟動裝置：電壓 6KV，三套；
減速器：H3SH25-28，德國 FLENDER，三臺，風冷卻油站系統。

2滾筒
傳動滾筒：直徑D=Ф2040，滾筒筒體采用鑄焊結構，輪轂與輪軸之間采用脹套連接。滾筒筒體長度比皮帶寬度大于100mm，傳動滾筒表面采用菱形膠層來增加摩擦力，避免皮帶打滑，改向滾筒表面采用平面膠層。傳動滾筒表面采用菱形膠層，改向滾筒表面采用膠層硬度60-70°（邵爾A型硬度）。改向滾筒表面膠層的形成方式為鑄膠，改向滾筒表面膠層硬度50-60°（邵爾A型硬度），重型傳動和同直徑改向滾筒采用進口COOPER軸承。

3膠帶
膠帶：鋼繩芯阻燃膠帶，帶強：ST5400， 帶寬：100-1800mm。

4逆止器
逆止器：三臺。頭部一驅傳動滾筒設置兩臺BC720MA，頭部二驅傳動滾筒設置一臺BC375MA，最大逆止力矩≥1500KN/m。

5制動裝置
選用山東濟寧科大有限公司生產的KZP型液壓盤式制動器。應用于大型皮帶輸送機時，液壓盤式制動器的特點是能夠實現可控制動停車，避免輸送機正常停車或緊急停車時膠帶張力急劇變化而導致膠帶“堆疊”現象。與電控裝置配合，使皮帶輸送機的停車減速度保持在0.05-0.3m/s2。系統突然斷電時，仍能夠確保皮帶輸送機設備平穩地減速停車。該裝置屬常閉式結構，具有定車作用。

6斷帶抓捕裝置
選用南非凱馳catchcon-1800型斷帶抓捕裝置。具有以下技術功能：
① 結構堅固，不需維護；
②能夠有效抓捕斷帶，避免設備損毀以及人員傷亡事故；
③針對上運皮帶機工況專門設計；
④減少停機時間；
⑤ 增加安全性，提高生產率。

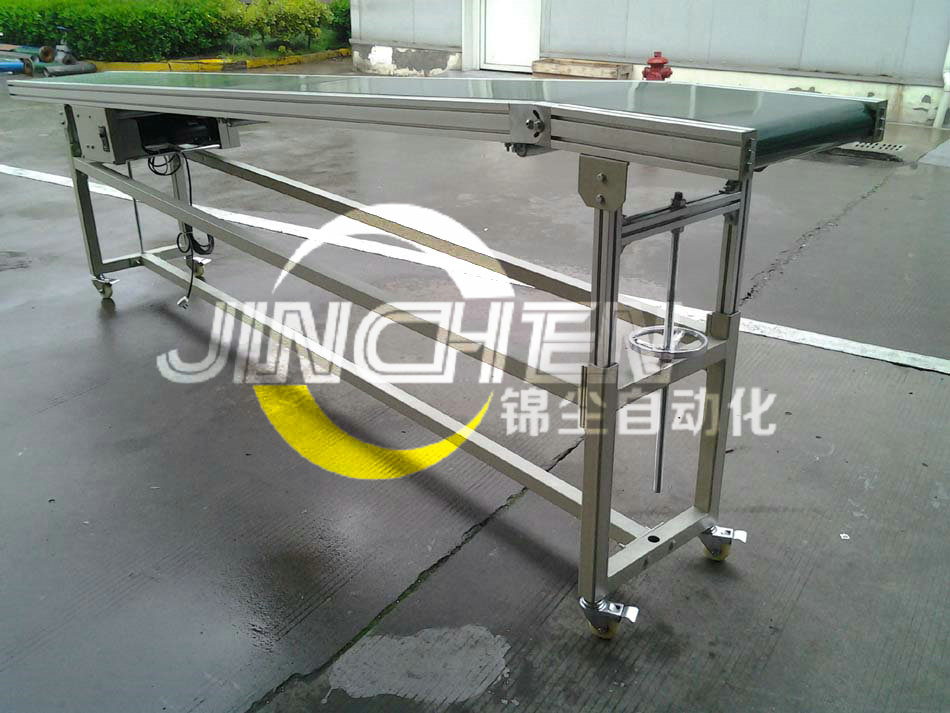

調高爬坡皮帶輸送機

7托輥
承載托輥采用槽型托輥。其布置間距不大于1200mm，每5組承載托輥中設1組前傾式托輥，頭尾部各設1～2組過渡托輥。導料槽下承載托輥的布置間距不得大于400mm，落料區域采用緩沖床，凸弧段槽型托輥的布置間距不大于600mm。 槽型托輥采用三節輥式的托輥組，直徑φ194mm，槽角35°?；爻掏休佒睆酵休d托棍，其布置間距不得大于3000mm，每9組回程托輥中設4組平型托棍，4組V型托輥，1組調心托輥，從回程膠帶起始點開始連續設置3～5組螺旋清掃托輥。過渡托輥采用20°、10°槽角的托輥組。槽型前傾式托輥前傾角為15°。 清掃托輥采用螺旋型式的托輥組。V型托輥采用（前傾）型式的托輥組。

8膠帶硫化設備
該皮帶輸送機在井口房設有專用硫化平臺，用于膠帶的硫化和安裝。選用加拿大蕭愛公司（Almex）壓力袋式硫化機，壓力袋高溫高壓下一次成型，純橡膠制成，能夠充分膨脹。充分利用流體自由流動（由高壓向低壓處流動）的特性，實現對硫化面上的各點均勻施加壓力。壓板內設快速冷卻系統，使壓板冷卻迅速（30分鐘左右即可），提高了硫化質量，縮短停工時間，充分滿足現場搶修工作的需要。 硫化板為三位一體結構，內置加熱、快速冷卻和隔熱層，降低了勞動強度，減少了維護工作。

9聯軸器
高、低速軸聯軸器推薦選用美國FALK公司蛇形聯軸器。蛇形聯軸器具有以下技術功能：以蛇形彈簧為彈性元件，在具備了較強彈性的同時，極大地提高了聯軸器傳遞扭矩，可用于重型機械及通用機械場合；這種經過特殊工藝處理的蛇形彈簧，具有很長的使用壽命；允許轉速較高，在軸向、徑向和角向具有良好的補償能力，承受扭矩較大，適用于重型機械及通用機械場合。

10保護
系統應具有跑偏保護、延停保護、防縱撕保護、煙霧保護、煤位保護、超溫保護、煙霧保護和自動灑水裝置、速度保護等。

11清掃裝置
工作面清掃器采用聚氨酯型高分子清掃器，兩級清掃。非工作面清掃器采用聚氨酯型高分子清掃器，布置于皮帶輸送機尾部。 頭部清掃器的特點如下：
①刮刀材質采用聚氨酯復合材料。刮刀具有低磨擦、高耐磨、高強度、高彈性以及穩定良好的刮料效果。
②設有恒壓式調壓器，并設恒定壓力指示窗，方便掌握恒壓范圍，保持刮刀與皮帶之間具有穩定的接觸壓力。
③刮刀由多塊刮刀片組成。
④刮刀與固定座采用推槽結構，有消除縫隙的頂緊裝置，不會產生跳動。
⑤固定座為可分離型式，固定座采用經久耐用而不生銹的高質量鋁合金材料。
⑥刮刀組的組裝型式為斜角鋁合金模數化連接之刮刀座，減少清掃器本身大量積料，具有只需更換刮刀片、且更換刀片容易又快速的性能。
⑦采用恒壓式調壓器，以確保均勻而穩定的接觸壓力；同時還具有微調的功能。
⑧刮刀不會損傷皮帶。
⑨達到刮料干凈的良好效果。

12安全防護裝置
皮帶輸送機中部支架兩側裝設防護網，防止塊煤滾落傷及設備及人員。 所有外露的旋轉、移動部件均設置防護罩、防護柵或防護欄桿。


綜上所述，皮帶輸送機通過優化造型設計，能夠滿足現場生產需要，它與其它運輸設備（如機車類）相比，不僅具有長距離、大運量、連續輸送等優點，并且實現自動化、集中化控制，運行可靠。皮帶輸送機是礦山建設的井下巷道、礦井地表運輸系統及露天采礦場、選礦廠中比較可靠的運行方式。同時皮帶輸送機價格相對便宜，能滿足絕不部分廠家的預算。因此皮帶輸送機在化工行業的使用越來越廣泛。
